1.溫度傳感器計測原理

   歐姆龍MEMS 溫度傳感器充分利用了根據2 種金屬接點之間的溫度差，生成熱電動勢的塞貝克效應。
   其結構為串聯連接以n 型Poly Si、p 型Poly Si 與Al 為材料的熱電偶，形成熱電堆(熱電偶串)。在熱絕緣性良好的介質薄膜上形成熱接點，在熱傳導性良好的硅上形成冷接點，從而實現高速響應，可獲取高能量轉換效率(紅外線-溫度-熱電動勢)。(圖1)

2.通信方法

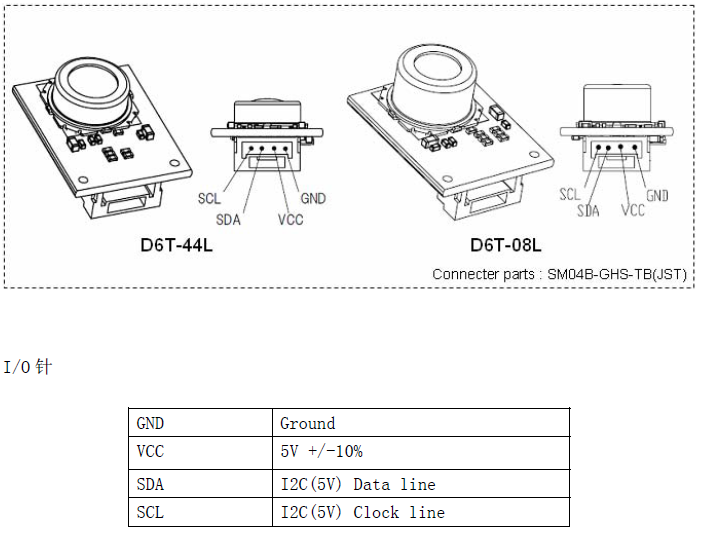

外觀圖

電氣連接1

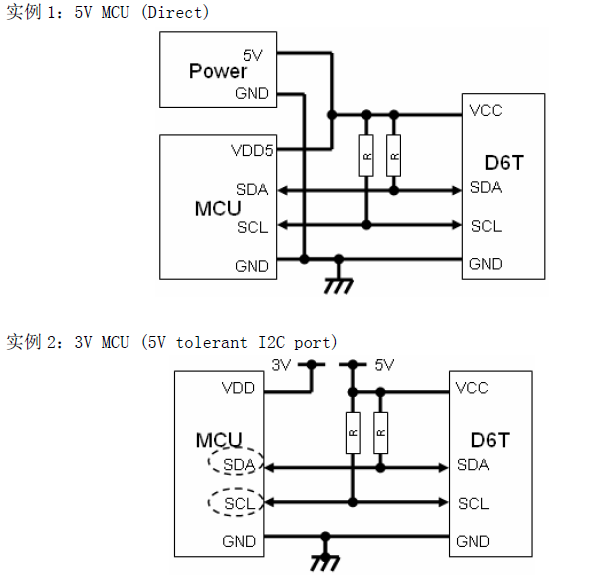

使用5V 及3V 電源時的連接實例

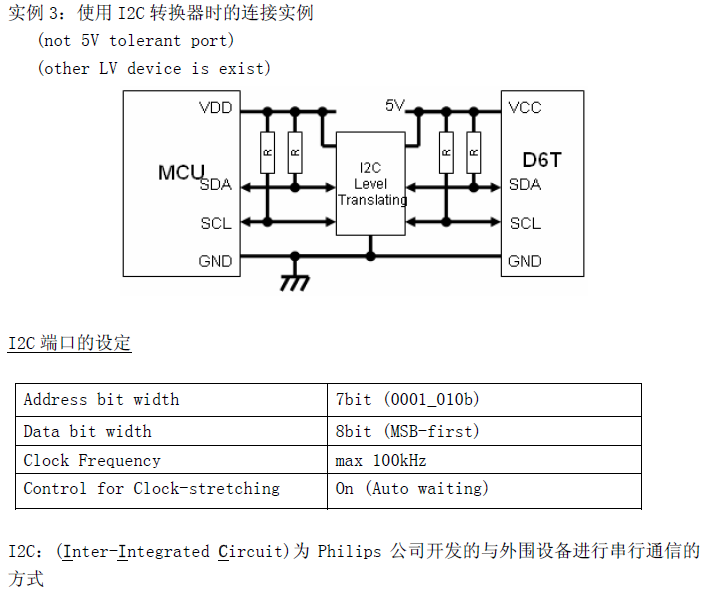

電氣連接2

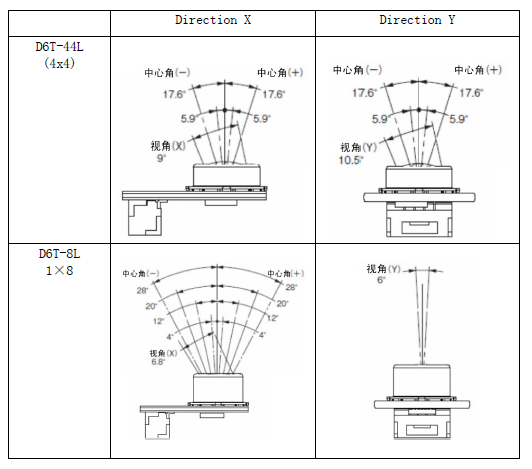

3.溫度傳感器的視角
以改變傳感器角度時的最大傳感器輸出為標準，將可獲取該標準50％以上傳感器輸出的
角度范圍定義為該Pixel 的視角。
將各Pixel 的最大傳感器輸出時的角度與光軸的角度差定義為中心角。

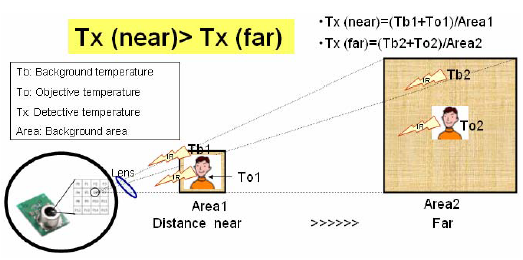

4.溫度檢測距離與范圍
傳感器檢測目標區域的平均溫度，檢測溫度隨對象物體的接近而增高。

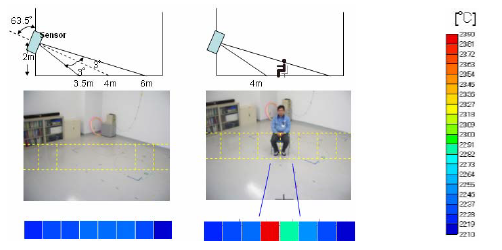

5.人體溫度檢測示意圖(1x8 array)
可準確無誤地檢測地面溫度與人體、物體溫度。
即使有人存在，也能夠準確無誤地檢測地面溫度。

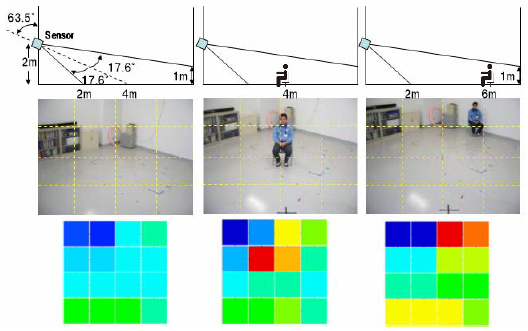

6.人體溫度檢測示意圖(4x4 array)
4x4 單元傳感器輸出各要素的16 種合計溫度值。有人存在時，檢測到的溫度比較高。

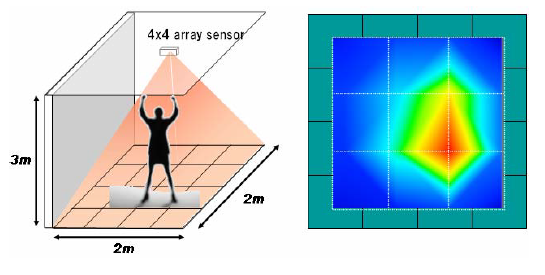

7.人體檢測示意圖(4x4 元件)
熱圖像可用于更加準確的人體、物體檢測。
右下方的圖表示根據4x4 元件的16 種溫度輸出計算得出的熱圖像實例。

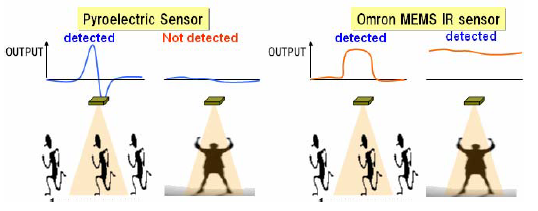

8.人體檢測的差異
在人體檢測方面，歐姆龍溫度傳感器比傳統的熱電傳感器更具優勢。
與歐姆龍溫度傳感器能夠檢測人體(物質)的存在相比，熱電傳感器只能檢測溫度變化。
因此，當人體靜止時，熱電傳感器便失去了信號，而溫度傳感器始終保持可檢測人體的
狀態。
