時間繼電器基礎

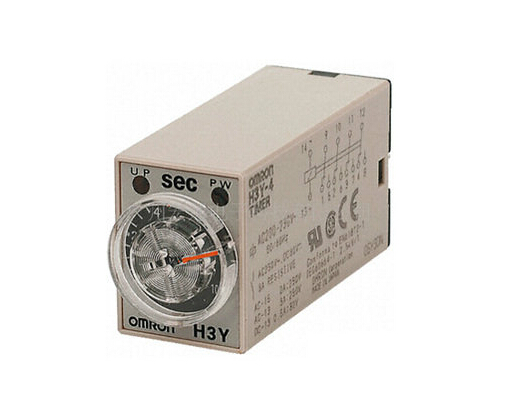

時間繼電器是一種當電器或機械給出輸入信號時，在預定的時間后輸出電氣關閉或電氣接通信號的繼電器。

時間繼電器的常用功能有：

A：通電延時（On-delay Operation）

F：斷電延時（Off-delay Operation）

Y：星三角延時（Star/Delta Operation）

C：帶瞬動輸出的通電延時（With inst. Contact On-delay Operation）

G：間隔延時（Interval-delay Operation）

R：往復延時（On-off repetitive delay Operation）

K：信號斷開延時（Off-signal delay Operation）

控制電源

時間繼電器的電源端子間一般能承受1500V的外來浪涌電壓，如果浪涌電壓超過此值時，須使用浪涌吸收裝置，以防止時間繼電器擊穿燒毀；

      當時間繼電器重復工作時，本次電源關斷到下次電源接通的時間（休止時間）必須大于復位時間，否則，未完全復位的時間繼電器在下一次工作時就會產生延時時間偏移、瞬動或不動作；

斷電延時型時間繼電器的電源接通時間必須大于0.5秒，以便有充足的能量儲備而保證在斷開電源后按預設時間接通或分斷負載；

時間繼電器的電源回路一般情況下是高阻抗的，因此，切斷電源后的漏電流要盡可能小（半導體或用RC并接的觸點來開關時間繼電器），以免有感應電壓而假關斷引起誤動作（對于斷電延時型而言，會產生斷電后延時時間到但繼電器不釋放現象）。      一般情況下電源端子的殘留電壓應小于額定電壓的20%，對斷電延時型而言應小于額定電壓的7%；

時間繼電器在完成其控制工作后，盡量避免繼續通電。到時后連續通電會使產品發熱，從而加快電子元件老化，大大縮短使用壽命。

負載連接

時間繼電器的輸出觸點由于受產品體積的限制，往往負載能力不強，因此要對觸點進行保護，可在觸點兩端并接吸收裝置（如：RC、二極管、齊納二極管等）。

不要用時間繼電器去直接控制大容量負載，有的負載看上去不大，但由于負載電流特性而出現燒熔觸點的現象，下表是負載形式和浪涌電流之間的關系。

負 載 形 式 浪 涌 電 流

電阻負載 標準額定電流

電磁鐵負載 10~20 倍標準額定電流

馬達負載 5~10 倍標準額定電流

白熱燈負載 10~15 倍標準額定電流

水銀燈負載 1~3 倍標準額定電流

鈉汽燈負載 1~3 倍標準額定電流

電容性負載 20~40 倍標準額定電流

電感性負載 5~15 倍標準額定電流

延時誤差

主要是重復誤差、設定誤差、溫度誤差和電壓誤差，見下表。

誤差 公式 測量條件

設定值 Ts 電源電壓 周圍溫度

重復誤差± 1/2 × (Tmax － Tmin) ÷ TMs × 100%

最大刻度處 額定值 20 ± 2 ℃

電壓誤差 (TMx － TM) ÷ TMs × 100%

容許的電源電壓范圍

溫度誤差 (TMx － TM) ÷ TMs × 100%

額定值 -10~+50 ℃

設定誤差 (TM － Ts) ÷ TMs × 100%

1最大刻度值的 1/3 以上

20 ± 2 ℃

TM： 測量的延時時間平均值

Ts： 設定值

TMs： 最大刻度值

TMx： 在不同的電壓、溫度下所測得的平均延時值

Tmax：測得的最大值

Tmin： 測得的最小值
