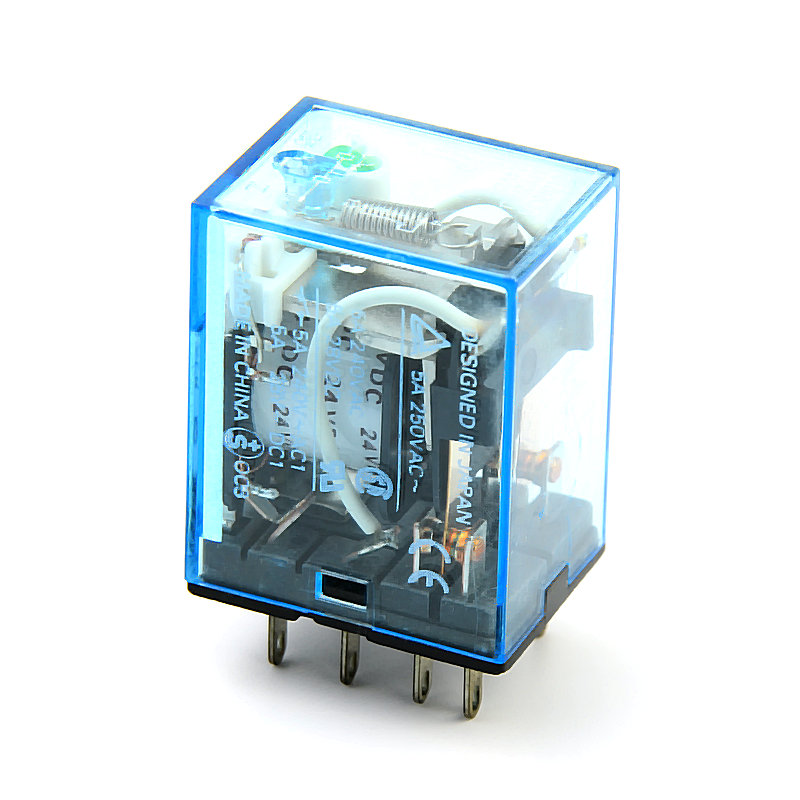

MY-GS中間繼電器

產品分類：歐姆龍中間繼電器
產品說明：與Push-In Plus插座 PYF-□-PU組合，可縮短60%的配線工時（本公司實測值數據）根據LED動作指示燈的顏色，可識別AC線圈規格、DC線圈規格在線圈膠帶上印刷操作線圈規格，識別性更高所有規格標配機械動作指示機構（機械指示燈）適用環保型RoHS 取得UL、CSA、IEC（VDE認證）標準認證

技術資料下載

MY-GS.pdf

種類
額定/性能
外形尺寸
注意事項

本體

分類	接點構成	型號	線圈電壓(V)
標準型	2c	MY2-GS	AC12, AC24, AC48, AC100/110, AC110/120, AC200/220, AC220/240
	2c	MY2-GS	DC6, DC12, DC24, DC48, DC100/110
	4c	MY4-GS	AC12, AC24, AC48, AC100/110, AC110/120, AC200/220, AC220/240
	4c	MY4-GS	DC6, DC12, DC24, DC48, DC100/110
動作指示燈內置型	2c	MY2N-GS	AC12, AC24, AC48, AC100/110, AC110/120, AC200/220, AC220/240
	2c	MY2N-GS	DC6, DC12, DC24, DC48, DC100/110, DC220
	4c	MY4N-GS	AC12, AC24, AC48, AC100/110, AC110/120, AC200/220, AC220/240
	4c	MY4N-GS	DC6, DC12, DC24, DC48, DC100/110, DC220
動作指示燈、二極管內置型	2C	MY2N-D2-GS	DC12, DC24, DC48, DC100/110, DC220
動作指示燈、二極管內置型	4C	MY4N-D2-GS	DC12, DC24, DC48, DC100/110, DC220
動作指示燈 ·CR內置型	2C	MY2N-CR-GS	AC100/110, AC110/120, AC200/220, AC220/240
動作指示燈 ·CR內置型	4C	MY4N-CR-GS	AC100/110, AC110/120, AC200/220, AC220/240

選裝件（另售）

連接插座/固定金屬件

	正面連接插座			背面連接插座
安裝	DIN導軌安裝、螺釘緊固安裝共用			印刷電路板安裝用
接線	螺釘連接型		Push-In Plus端子臺型	焊接連接型
MY2-GS MY2N-GS	PYF08A-E	PYF08A-N	PYF-08-PU	PY08-02
MY4-GS MY4N-GS	PYF14A-E	PYF14A-N	PYF-14-PU	PY14-02
固定金屬件型號	PYC-A1		插座一體型	PYC-P

額定規格

操作線圈

項目		額定電流(mA)		線圈? 電阻? (Ω)	線圈電感(H)		動作? 電壓	復位? 電壓	最大容? 許電壓	消耗功率? (VA、W)
額定電壓		50Hz	60Hz	線圈? 電阻? (Ω)	鐵片? 開路時	鐵片? 動作時	額定電壓的比例			消耗功率? (VA、W)
AC	12	106.5	91	46	0.17	0.33	80%? 以下? *1	30%? 以上? *2	110%	約0.9～? 1.3? (60Hz)
	24	53.8	46	180	0.69	1.3
	48	25.7	21.1	788	3.22	5.66
	100/110	11.7/12.9	10.0/11.0	3750	14.54	24.6
	110/120	9.9/10.8	8.4/9.2	4430	19.2	32.1
	200/220	6.2/6.8	5.3/5.8	12,950	54.75	94.07
	220/240	5.2/6.2	4.3/5.0	15,920	83.5	136.4
DC	6	146(151)		41.0? (39.8)	0.17	0.33		10%? 以上? *2		約0.9
	12	72.7(75)		165? (160)	0.73	1.37
	24	36.3(37.7)		662? (636)	3.2	5.72
	48	17.6(18.8)		2,725? (2,560)	10.6	21.0
	100/110	8.7(9.0)/9.6(9.9)		11,440? (11,100)	45.6	86.2
	220	3.6		60,394	362.3	452.9				約0.8

注1 ：額定電流、線圈電阻值指的是線圈溫度為+23℃時的值，公差為AC額定電流+15％、-20％、DC線圈電阻±15％。?
　2 ：AC線圈電阻、電感的值為參考值。（60Hz時）?
　3 ：動作特性指的是線圈溫度為+23℃時的值。?
　4 ：DC線圈的額定電流、線圈電阻（）內表示帶動作指示燈的值。?
　5 ：最大容許電壓指的是環境溫度為+23℃時的值。?
*1. 每個產品有個體差異，預測實際值為80%以下。?
　　施加額定值80%以上的電壓時，繼電器會運行，但若要實現規定的性能，請向線圈施加額定電壓。?
*2. 每個產品有個體差異，預測實際值為AC30%以上、DC10%以上。若要切實復位，請確保小于該值。

開關部

	2極		4極
	電阻負載	電感負載? (cosφ=0.4、? L/R=7ms)	電阻負載	電感負載? (cosφ=0.4、? L/R=7ms)
接點構成	2c		4c
接點機構	單
接點材質	Ag
額定負載	AC220V 5A? DC24V 5A	AC220V 2A? DC24V 2A	AC220V 3A? DC24V 3A	AC220V 0.8A? DC24V 1.5A
額定通電電流	5A		3A
接點電壓的最大值	AC250V、DC220V		AC250V、DC220V
接點電流的最大值	5A		3A
開關容量的最大值	1,100VA? 120W	440VA? 48W	660VA? 72W	176VA? 36W
最小適用負載(參考值)*	DC5V 1mA

* 表示電子回路等微小負載等級中可開關極限的大致基準，并非保證值。?
　該值可能因開關頻率、環境、希望可靠性基準而發生變化。請?jiān)趯?shí)際使用條件下對實際設備進行確認。

性能

		2極	4極
*接觸電阻 1**		100mΩ以下
*動作時間 2**		20ms以下
*復位時間 2**		20ms以下
最大開關頻率	機械	18,000次/小時
最大開關頻率	額定負載	2,400次/小時
*絕緣電阻 3**		1,000MΩ以上
耐電壓	線圈和接點間	AC2,000V 50/60Hz 1min
	異極接點間	AC2,000V 50/60Hz 1min
	同極接點間	AC1,000V 50/60Hz 1min
振動	耐久	10～55～10Hz、雙振幅1.0mm
振動	誤動作	10～55～10Hz、雙振幅1.0mm
沖擊	耐久	1,000m/s²(約100G)
沖擊	誤動作	200m/s²(約20G)
耐久性	機械	50,000,000次(開關頻率18,000次/小時)
耐久性	*電氣 4**	500,000次(開關頻率2,400次/小時)	200,000次(開關頻率2,400次/小時)
使用環境溫度		標準型　-55℃～+70℃(無結冰、凝露)? 帶動作指示燈　-40℃～+70℃(不結冰、凝露)
使用環境濕度		5～85%RH
質量		約35g

注：上述值為初始值。?
*1. 測量條件： DC5V 1A 電壓下降法。?
*2. 測量條件：外加額定操作電壓時不包括接點跳動時間。?
*3. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位?
*4. 環境溫度條件： +23℃?
　　DUTY比：33%

（單位：mm）
