繼電器的工作原理

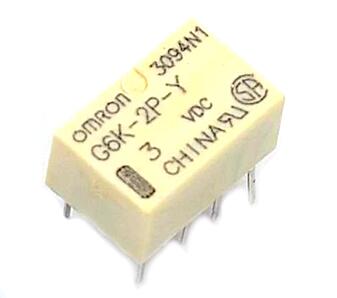

　　繼電器是一種電子控制器件，通常應用于自動控制電路中。繼電器實際上是用較小的電流去控制較大電流的一種“自動開關”，故在電路中起著自動調節、安全保護及轉換電路等作用。繼電器的種類較多，如電磁式繼電器、舌簧式繼電器、啟動繼電器、限時繼電器、直流繼電器及交流繼電器等，在電子電路中應用得最廣泛的是電磁式繼電器。

電磁式繼電器又可分為直流和交流兩種。凡是交流電磁繼電器，其鐵芯上都嵌有一個銅制的短路環，而直流繼電器是沒有的。

      繼電器的工作特性

　　①額定工作電壓。繼電器正常工作時線圈所需要的電壓。根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。

　　②直流電阻。繼電器中線圈的直流電阻，可以用萬用表測試。

　　③吸合電流。繼電器能夠產生吸合動作的最小電流。在正常使用時，給定的電流必須略大于吸合電流，這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1 .5倍，否則會產生較大的電流而把線圈燒毀。

④釋放電流。繼電器產生釋放動作的最大電流。當繼電器吸合狀態的電流減小到一定 程度時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。

⑤觸點切換電壓和電流。繼電器允許加載的電壓和電流，它決定了繼電器能控制電壓和電流的大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。

      繼電器的檢測

①   觸點電阻。用萬能表的電阻擋測試常閉觸點與動點電阻，其阻值應為0;而常開觸點與動點的阻值就為無窮大，由此可以區別出哪個是常閉觸點，哪個是常開觸點。

②   測線圈電阻。可用萬用表RX10O擋測試繼電器線圈的阻值，從而判斷該線圈是否存在著開路現 象。

③   測試吸合電壓和吸合電流。用調穩壓電源和電流表給繼電器輸人一組電壓，且在供電回路中串人電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以多試幾次而求平均值。

④   測試釋放電壓和釋放電流。當繼電器發生吸合后，再逐漸降低供電電壓。當聽到繼電器再次發生釋放聲音時，記下此時的電壓和電流，即釋放電壓約為吸合電壓的10%-50%。如果釋放電壓太小(小于1/10的吸合電壓)，則不能正常使用了。
